生産工程組込み型の画像処理ユニット[DEV-2000]および画像処理ボード[DEV-1000]。
ユーザー専用画像処理機能を弊社が開発、カスタム搭載してターゲット特化・低コストリピートを提供します。
|
New!
開発中 DEV-2000
パソコンの採用できない環境下へ
専用カスタムで叶える
お客様オリジナル画像ユニット
|
|
BOXタイプの小さなユニットの外観を持ち、本機で”画像取込”、”画像処理”、”判定出力”、”装置連携動作”
の画像処理に必要な全ての機能を備えるモールインワン製品です。
リピート生産装置向けに特化している本機は、独創的なコンセプトを持ち、画像処理の専門会社である当社が
光学条件や検査手法も含め導入プロデュースを協業します。
専用開発
お客様の要望や意向を元に光学条件・判定セッティングを共同プロデュース。
その判定処理を専用開発。御社のためのオンリーワン仕様を本機に搭載することができます。
リピート生産
本品は最初期に御社専用画像処理(イニシャル)を組み込みます。
２台目意向はイニシャル費用分が削減されたコストでご提供できます。
他社にまねされない
特化したハードウェアに御社の発想・注意点を企画した専用画像処理機能、判定能力。
御社しか知り得ない品質ノウハウの機能化や独創的な画像処理コントロールを実現できます。
システムの一部として
|
本機はPCレスを実現するオールインワン組込ユニット。
PLCへの判定出力、7インチタッチパネルモニタの搭載、
モニタ出力、LAN、USB機能、SDカードによるシステム
管理。
本機単体でも、装置組込にも、御社システムになりきる
構造です。
|
|
主な仕様
映像入力 |
USB×2または、LAN×1 I/Fにてカラー&B/Wカメラを用途に合わせてチョイス
・ハブによるカメラ並列可能。
|
映像出力 |
7inchまたは4.3inch タッチパネルモニタ
HDMI端子による外部搭載モニタ
NTSCコンポジット
|
外部I/F能力 |
入力 |
絶縁入力： フォトカプラ絶縁入力 8点(最大16点) / DC5〜24V
|
|
デジタル入力： TTL入力 8点
|
出力 |
絶縁出力： フォトカプラ絶縁オープンコレクタ出力 8点(最大16点) / DC5〜24V
|
|
デジタル出力： TTL出力 8点
|
|
ドライ出力： リレー(ドライ)接点端子 最大4点
|
通信 |
USB(2.0)ホスト×2ch
USBターゲット×1ch
LAN(100base)×1ch
RS422×1ch
I2C
Wireless LAN(オプション)
Bluetooth(オプション)
|
標準ユーザーI/F |

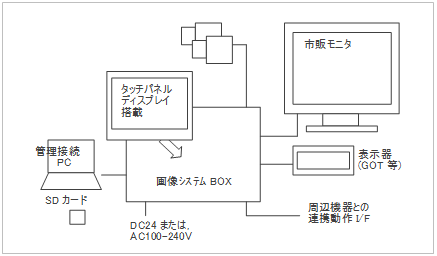

1.装置組込イメージ：
・HDMI接続モニタ＋表示器（GOTなど）
・外部I/F機能による装置側PLCとのIO制御
2.検査ユニットBOXイメージ：
・BOX組込タッチパネルモニタ 7インチ(または4.3インチ)
・外部I/Fによる外部機器、検査設備との連携IO制御
|
処理能力、搭載機能 |
ARM Cortex-A9 / 800MHz
SDカードI/F
RTC / バッテリバックアップ可
|
使用電源 |
DC+24V、DC+12V、AC100-240V のいずれか単一 (使用環境に追従)
|
外形寸法 |
参考：W350×D220×H200[mm] (可能な範囲で使用環境に追従)
|
動作条件 |
動作温度 |
0℃ 〜 40℃
使用周囲温度が40℃以下となる様にして下さい。40℃以上は強制空冷してください。
|
保存温度 |
-20℃ 〜 70℃
|
環境 |
粉塵、腐食性ガス、結露無きこと
|
ご検討ステップ
１ 汎用画像ユニットや汎用画像センサでは期待通りに実現できなかった使用をご確認ください。
例えば・・2台目や複数台が光学、設定や光学条件が作れない、画像技術を得意としていない etc
２ 試験サンプル、限度サンプルなどのご用意。およびカメラや照明の設置制約のご説明をください。
弊社で実現可否を無償評価します。実現性があれば評価報告書を発行します。
３ ご来社いただければ、弊社開発環境で評価報告の内容を実演画像処理デモを実施します。
ちょっとした画像処理判定はシンプルに！低コストに！
センサーでは事足りないが、汎用品では高額になりすぎる。
この要求に対応するのが、画像処理機能初期開発導入（セミカスタム）型の
画像処理ボード（ユニット）です。
画像処理機能設定や各種汎用パラメータ設定が必要な画像処理判定構築を、
専用特化（セミカスタム設計提供）することにより、
ランニング微調程度の設定調整で運用することが可能です。
マスタ登録の1操作で判定処理も可能な、画像処理構築や設定の難しさを感じずに
導入することが可能なイメージシステムです。
|
