目視検査員負担軽減を可能にする蒸着ミラー
生産工程専用検査装置。

信頼を飛躍。
「不良を出さない」「不良を受けない」検査装置化です。

蒸着前工程のガラス体検査、
蒸着後のミラー体検査の両工程へ各適正化できます。

外形(車種違い)混在検証が可能です。

外形面取り(一部不可)の過多、不足検証も可能。

ミラー面曲率歪み検証を測定オプションとして不良判定可能。

熟練目視作業員の負担軽減、生産コストの飛躍削減が可能。
また、本機の欠陥検査能力の持つ欠陥情報データをもとに不良に対する解析データ蓄積、
現場改善が可能な、生産コスト改善および、生産ラインフィードバック解析装置です。

検査機能	欠損、損傷、付着、ピンホール、歪み、など(※表現を一般化しています。)

適用サイズ	幅100～150mm, 長さ150～200mm

厚さ	5mm 以下

曲面	R700 以上 ※ワークサイズにより異なります。

運用能力	インライン検査動作モード、および、品質検証・研究開発時に使用する解析動作モードを標準搭載。

● 詳しくはお問い合わせください。

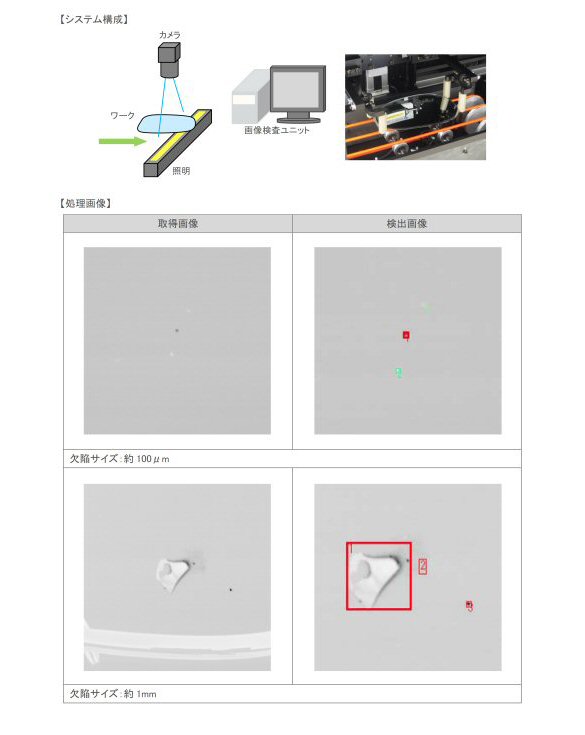

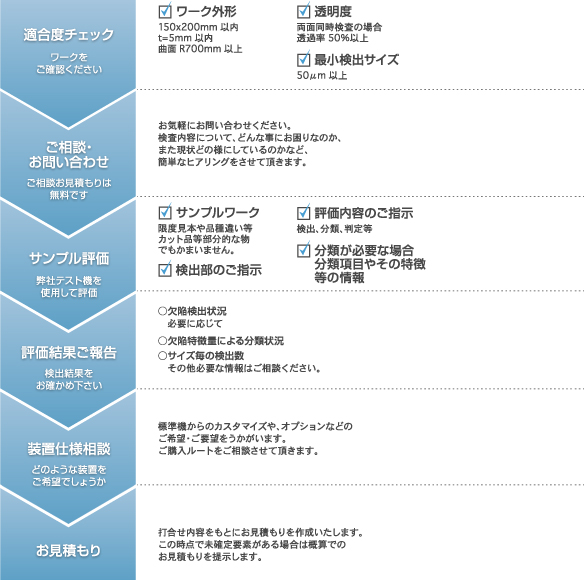

サンプル評価フロー

お見積もり無料です。ぜひお試しください。常時受付中！

運用画面

インライン、オフライン検査ニーズ

自動運転モード：
搬入センシングから履歴管理まで連携。
生産技術管理向け

標準仕様

対象ワーク

材質	ガラス、樹脂

透過率	両面検証は50％以上

サイズ	W100～150mm、L150～200mm

形状	外形：長方形またはなだらかな曲線厚さ：5mm 以下曲面：R700 以上 ※ワークサイズにより異なります。

検査項目	50μm 以上の欠損、付着異物、汚れ、キズ、ピンホール、また、歪みなど

検出部

搬送部

チャック	電動シリンダによる圧力制御ストローク20mm チャックサイズW100×L150×W150×L200［mm］

搬送	電動アクチュエータ繰り返し精度±0.02mm

コンベア	搬入・搬出コンベア丸ベルト

操作部

装置部	タッチパネル（手動操作）、運転モードセレクト、押しボタン（原点復帰、開始、停止）、非常停止押しボタン

検査部	収納式キーボード、マウス、17 インチ液晶モニタ［主要画面］・光学条件確認画面・解析・評価画面・自動検査画面・手動検査画面・検査履歴画面・マップ画面
