熟練検査技術を継承。感覚判定を「速く正確に」
定量判定することが可能です。

熟練検査員を補佐。
品質の高さに安定した品質データで信頼に差。

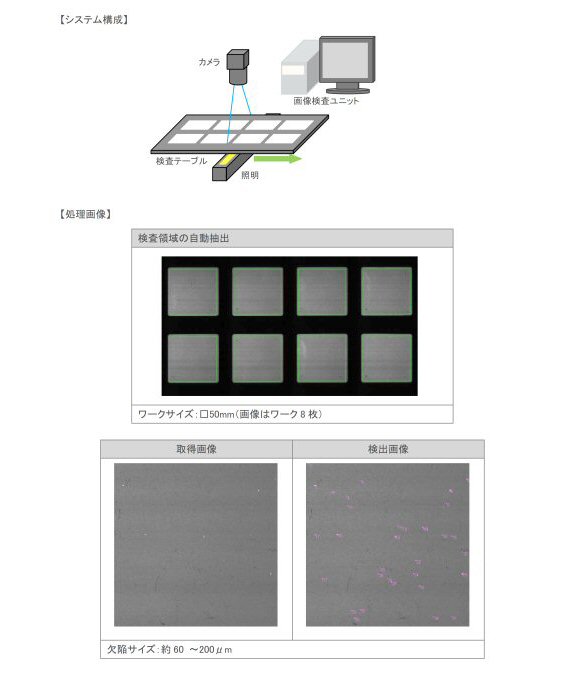

ラインカメラの採用により150mm×200mm のエリアを
高分解能、一括で撮像可能。

欠陥の特徴情報をもとにお客様独自の欠陥分類、
検定基準定義が柔軟に可能。

単位面積当たりの欠陥カウントが可能。

検出・分類条件変更時、保存画像による再評価が可能。

お客様フォーマットの帳票出力が可能。

熟練目視作業員の負担軽減、検査時間の短縮や不良の定量化・蓄積に貢献します。
本機は欠陥検出能力が持つ欠陥情報データをもとに欠陥の分類、蓄積データをもとに
現場改善が可能な、欠陥定量化評価および、品質検定装置です。

検査対象	樹脂

検査機能	混入異物、溶解不良（フィッシュアイなど） (※表現を一般化しています。)

適用サイズ	幅100～150mm, 長さ150～200mm、または専用トレイ対応

形状	フィルム、薄いプレート

厚さ	おおよそ3mm 以下

運用能力	インライン検査動作モード、および、品質検証・研究開発時に使用する解析動作モードを標準搭載。

● 詳しくはお問い合わせください。

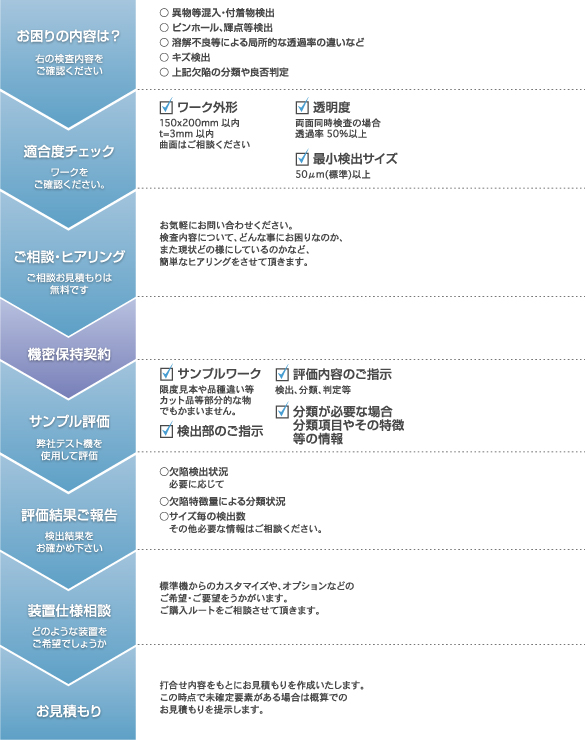

サンプル評価フロー

お見積もり無料です。ぜひお試しください。常時受付中！

運用画面

研究開発ニーズ、品質検証ニーズ

解析評価モード：
欠陥検出強度設定、画像解析、特徴による欠陥分類

標準仕様

対象ワーク

材質	樹脂

サイズ	W100～150mm、L150～200mm、または専用トレイ対応

形状	フィルム、薄いプレート外形：長方形またはなだらかな曲線厚さ：3mm 以下

検査項目	白点、黒点、フィッシュアイなど（50μm 以上）

検出部

搬送部

チャック	電動シリンダによる圧力制御ストローク20mm チャックサイズW100×L150×W150×L200［mm］

搬送	電動アクチュエータ繰り返し精度±0.02mm

操作部

装置部	タッチパネル（手動操作）、運転モードセレクト、押しボタン（原点復帰、開始、停止）、非常停止押しボタン

検査部	収納式キーボード、マウス、17 インチ液晶モニタ［主要画面］・光学条件確認画面・解析・評価画面・自動検査画面・手動検査画面・検査履歴画面・マップ画面
